防水透气膜如何适配不同电压等级的控制模块防护需求

在汽车电子化与电动化浪潮下，控制模块的电压等级正呈现多元化趋势：从传统燃油车的12V/24V低压系统，到新能源汽车的400V/800V高压平台，再到未来固态电池驱动的千伏级架构，电压等级的跃升对防护技术提出了全新挑战。防水透气膜作为平衡壳体压力、阻隔环境侵害的核心组件，其适配性直接关系到控制模块在复杂电气环境下的可靠性。

一、电压等级差异引发的防护需求分化

1. 低压控制模块（≤60V）的防护痛点

• 防尘防水：应对发动机舱高温油污、雨雪侵蚀；

• 电磁兼容（EMC）：需避免透气膜成为电磁干扰的传导路径；

• 成本敏感：要求材料与工艺具备高性价比。

• 场景：传统燃油车的ECU、车身控制器（BCM）等。

• 核心需求：

2. 高压控制模块（400V-800V）的防护升级

• 高压绝缘：透气膜需耐受10kV以上耐压测试，防止电弧击穿；

• 热管理：高功率密度下需强化散热透气，避免局部过热；

• 化学耐受：抵抗电解液挥发物、冷却液等化学侵蚀。

• 场景：新能源汽车的电池管理系统（BMS）、电机控制器（MCU）、车载充电机（OBC）等。

• 核心需求：

3. 超高压控制模块（>800V）的防护前瞻

• 纳米级防护：微孔结构需进一步细化以阻隔更小颗粒物；

• 轻量化集成：透气膜与陶瓷基板、液冷板的一体化设计；

• 寿命匹配：与超高压部件的15年以上寿命周期同步。

• 场景：固态电池管理系统、碳化硅（SiC）功率模块等。

• 核心需求：

二、防水透气膜的技术适配策略

1. 材料体系的多维升级

• 通过双向拉伸工艺控制孔径分布，低压膜孔径0.5-5μm，高压膜孔径<0.1μm；

• 引入梯度孔径设计，外层粗孔阻隔大颗粒，内层细孔实现精密防护。

• 低压场景：采用聚四氟乙烯（PTFE）复合聚酯（PET），兼顾成本与防护；

• 高压场景：升级为全氟醚（PFA）或聚酰亚胺（PI）基材，提升耐电压与耐温性（-200℃至260℃）。

• 基材选择：

• 微孔结构优化：

2. 功能涂层的定向开发

• 绝缘涂层：在高压膜表面沉积氧化铝（Al₂O₃）或氮化硅（Si₃N₄）纳米层，耐压强度提升至20kV/mm；

• 疏水疏油涂层：采用氟碳树脂（如AF1600）降低表面能，接触角>150°，抵御电解液与冷却液渗透；

• 导电涂层：在EMC敏感区域集成导电聚合物，实现透气与电磁屏蔽的协同。

3. 结构设计的场景化定制

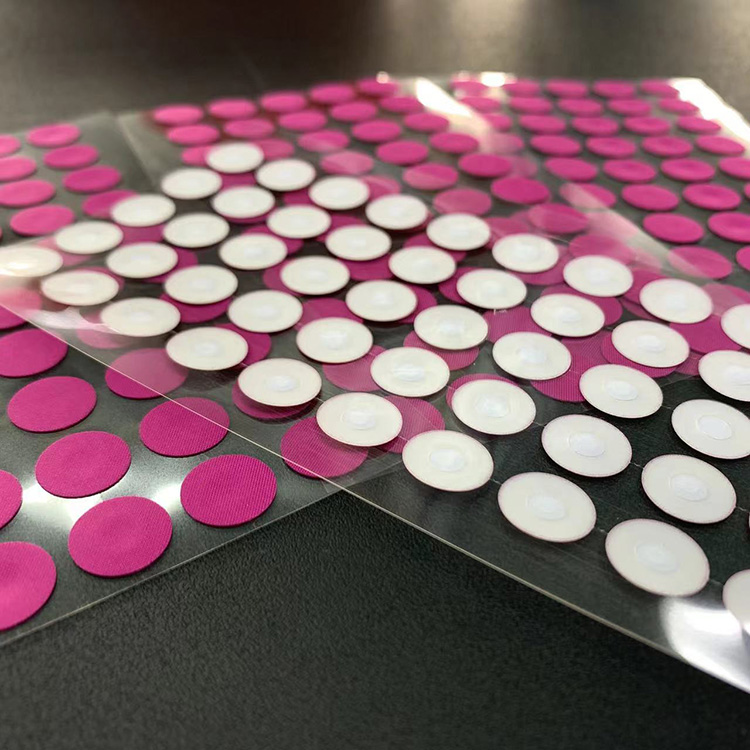

• 低压模块：采用背胶式透气膜，厚度0.2-0.5mm，适配狭小安装空间；

• 高压模块：设计“透气阀+透气膜”复合结构，通过阀体预压平衡气压，膜体专注防护；

• 超高压模块：开发三维立体透气膜，与散热翅片、功率器件直接贴合，缩短热传导路径。
