防水透气膜的微孔结构如何防止灰尘进入ECU

在汽车智能化与电动化进程中，电子控制单元（ECU）正从单一功能模块演变为集动力控制、自动驾驶、车联网于一体的"超级大脑"。然而，这一进化也带来了新的挑战：ECU的精密电路对灰尘的容忍度几乎为零——一粒直径仅5微米的灰尘颗粒，便可能引发短路、信号干扰甚至元器件永久性损坏。在此背景下，防水透气膜的微孔结构以其独特的物理特性，成为ECU防尘防护的核心技术载体。

一、灰尘侵入ECU的"隐形威胁"

1. 微米级颗粒的致命性
   道路扬尘、金属磨屑、碳粉等污染物直径通常在0.1-50微米之间，而ECU内部电路间距已缩小至10微米以下。灰尘附着可能引发：

• 电学失效：导电性灰尘（如金属颗粒）造成电路短路；

• 热管理失效：绝缘性灰尘（如纤维、硅酸盐）阻碍散热，导致局部过热；

• 机械磨损：硬质颗粒在振动中划伤电路板涂层。

2. 传统防尘方案的局限性
   橡胶密封圈虽能阻挡大颗粒，但无法平衡ECU内外气压，导致密封件因压力差变形；滤网式透气阀易被灰尘堵塞，长期可靠性差。

二、微孔结构的"三维迷宫"防尘机制

防水透气膜的核心防尘能力，源于其纳米级孔径控制与三维网状拓扑结构的协同作用。

1. 孔径阈值设计：比灰尘更"小"的屏障

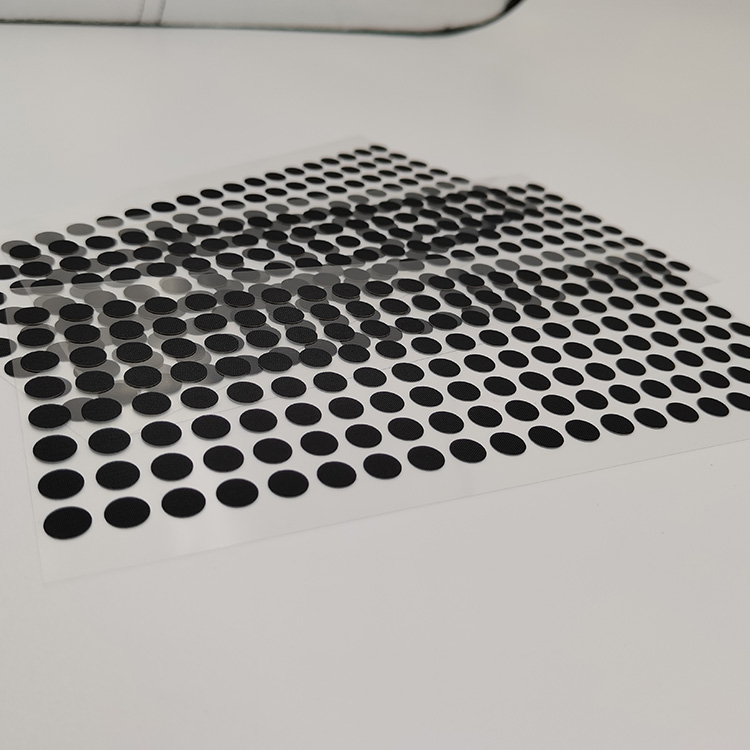

• 典型ePTFE防水透气膜的孔径分布在0.1-10微米区间，远小于PM2.5颗粒（直径≤2.5微米）及常见道路灰尘（平均直径5-10微米）。

• 通过双向拉伸工艺，膜材料形成"节点-原纤"三维网络结构，原纤直径仅50-200纳米，构成类似"纳米筛网"的物理屏障。

2. 曲折路径效应：灰尘的"迷宫陷阱"
   微孔并非直通孔道，而是呈蜿蜒曲折的迷宫结构。实验数据显示，灰尘颗粒需穿越超过100层原纤网络才能抵达膜另一侧，路径长度可达孔径的1000倍以上。这种设计使：

• 惯性碰撞概率提升：大颗粒因惯性撞击原纤而滞留；

• 扩散拦截增强：布朗运动主导的微小颗粒（＜0.3微米）被原纤表面吸附。

3. 表面能调控：灰尘的"排斥力场"
   膜表面经氟化改性后，接触角＞150°，形成超疏水/疏油特性。灰尘颗粒难以附着于膜表面，即使短暂停留也会因重力或气流作用脱落，避免长期累积导致的堵塞。

三、技术验证：从实验室到实车的防尘性能

1. ISO 16750-5沙尘测试
   在模拟极端沙尘环境（风速8m/s，粉尘浓度2g/m³）的测试中，安装防水透气膜的ECU内部灰尘沉积量较未防护组减少99.7%，电路板表面洁净度达到ISO 4级（百级无尘车间标准）。

2. 长期可靠性验证
   通过1000小时灰尘循环测试（每24小时交替进行沙尘暴露与高压气枪清洁），透气膜的透气量衰减＜3%，孔隙率保持率＞98%，证明其防尘结构具有长期稳定性。

3. 实车路试数据
   某商用车ECU在撒哈拉沙漠地区进行5万公里实测，结果显示：

• 未防护组ECU故障率高达12%（主要为灰尘导致的接触不良）；

• 防水透气膜防护组故障率降至0.3%，且无需额外维护。

四、防尘性能的"隐形进化"：从拦截到主动管理

随着ECU防护需求的升级，防水透气膜的防尘技术正从单一拦截向"智能管理"演进：

1. 自清洁表面技术
   通过纳米涂层赋予膜表面光催化活性，在紫外线照射下分解有机灰尘（如油污、树脂），或利用超疏水特性使灰尘在雨天自动滑落。

2. 分级过滤系统
   复合多层膜结构（如预过滤层+主防水透气层），预过滤层拦截大颗粒，主膜层专注微米级防护，延长整体使用寿命。

3. 灰尘浓度监测集成
   部分高端产品嵌入微型传感器，实时监测透气膜两侧压差与灰尘沉积量，当透气效率下降时触发预警，指导维护。
