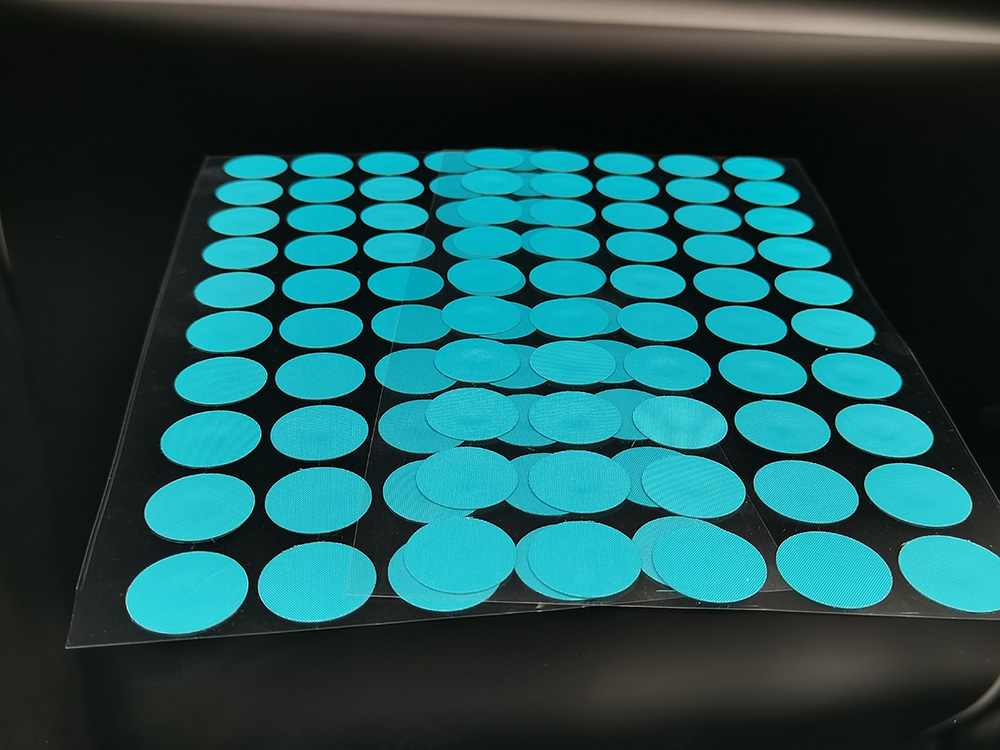

模切背胶工艺对防水透气膜的贴合要求极为严苛，需在保障气密性的同时，保留其微孔结构的透气功能。
胶层设计
背胶必须采用低模量、高初粘的丙烯酸或硅胶体系，避免因胶体流动性过高而渗入膜孔。胶层厚度应控制在15–30μm，过厚会堵塞微孔，过薄则导致剥离强度不足。硅胶体系耐温性更优，适用于车灯等高温环境（-40℃至125℃），而丙烯酸胶则更适合常温工况。
模切精度
模切刀具须使用日本进口镜面钢刀，刃口锋利度直接影响边缘毛刺与孔形完整性。刀模间隙需精确匹配膜材厚度，避免挤压变形。
表面处理
贴合前基材表面必须用异丙醇清洁，去除油污与粉尘。作业环境需配备离子风机，消除静电吸附，防止微尘堵塞膜孔。贴合压力应控制在0.1–0.3MPa，过压会导致微孔塌陷，透气量下降超30%。
缺陷防控
脱胶多因胶量不足或表面污染；气泡源于排废不畅或走料张力不均。解决方案包括：使用低密度高弹泡棉垫刀、优化排废角度、设置预压工位。
工艺验证
成品需通过显微成像确认微孔结构完整性，并依据GB/T 1038或ASTM D1434进行气体透过率复测，确保功能不因贴合而劣化。
james@aynuo.com
+86-512-36694357
